分体式蒸汽减温减压站
适用介质:
蒸汽
描述:
纯粹的德国产品设计及制造工艺技术，以蒸汽作为介质模型进行基础设计，气动薄膜式执行机构的设计寿命高达200万次。膜片及弹簧、密封圈均来自于德国原产进口，为气动执行机构的使用寿命达到预期提供了坚实保证。
气动附件:
阀门定位器、过滤减压阀、气锁阀、阀位反馈器、气动换向阀、电磁阀等
产品详细信息
| 适用介质 | 蒸汽 |
| 减温减压型式 | 蒸汽减压阀+可调式喷嘴 |
| 减温减压精确度数据 | T2波动≤±5℃，P2波动≤±0.5MPa |
| 介质温度范围 | ～545℃ |
| 减压阀基本数据 | |
| 公称压力等级 | PN16～PN320，Class150~Class2500 |
| 公称通径范围 | ≤PN40(DN25~DN400) PN64～PN320（DN25～DN250） |
| 泄漏等级 | ≥ANSI IV级 |
| 阀体材质 | WCB/WCC/WC6/WC9/F22/F91 |
| 阀芯材质 | 德国进口高温合金钢 |
| 阀杆材质 | 1.4122 |
| 密封填料 | Flaroz/柔性石墨 |
| 阀座材料 | 德国进口高温合金钢 |
| 阀芯结构 | 抛物面，V形坡口，笼罩式，V形坡口+平衡阀室结构，笼罩式+平衡阀室结构，多级阀芯 |
| 适配执行机构 | PA-D系列直行程气动双作用执行机构，PA-N系列气动薄膜弹簧复位式执行机构，MC系列电动执行机构，SIPOS系列电动执行机构 |
| 气动附件 | 阀门定位器、过滤减压阀、气锁阀、阀位反馈器、气动换向阀、电磁阀等 |
| 手动装置 | 顶装手轮 |
| 特点描述 |
纯粹的德国产品设计及制造工艺技术。 以蒸汽作为介质模型进行基础设计 气动薄膜式执行机构的设计寿命高达200万次。膜片及弹簧、密封圈均来自于德国原产进口，为气动执行机构的使用寿命达到预期提供了坚实保证。 考虑到材料的性能的差异，阀体设计壁厚在DIN标的基础上再增加了20%的安全余量。 全部阀内部件材料均来自于德国原产进口。并且阀芯、阀座、阀杆等阀内部件材料分别采用了不同的材料牌号，保证了单座阀的稳定可靠性。 应用在高压蒸汽调节阀上的特有的平衡阀室结构，可以让单座阀在很高的关闭压差下，能够很轻松的实现开启和关闭。 先进的阀内件设计，可以使得E51系列的单座阀的调节特性曲线接近完美状态。 多级笼罩减压设计，最高可达到四级。 独有的密封填料组件结构设计，使用户在现场可以很方便地更换密封填料，极大地减少了用户的检修成本。 全部零部件的加工制造均由先进的DMG高精度加工中心完成 即使在高压蒸汽工况下，金属阀座亦可达ANSI V级密封。 |

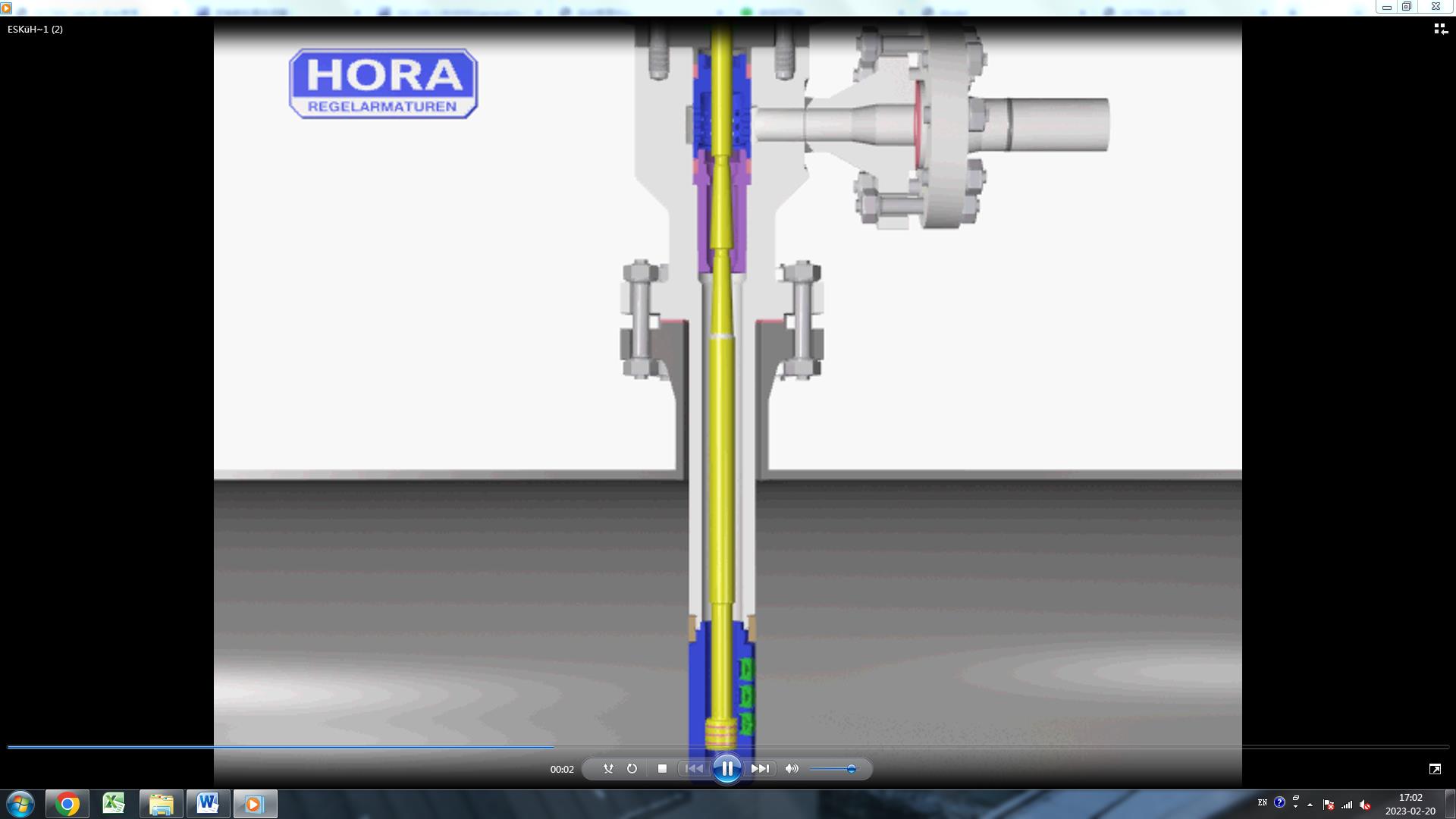

| 可调式喷嘴基本数据 | |
| 制造商 | 德国HORA |
| 公称压力等级 | 根据减温水压力数据确定 |
| 公称通径范围 | ≤PN40(DN25~DN100) PN64～PN250（DN25～DN100） |
